Konfigurasi VLAN Di Cisco Packet Tracer

-
Saya akan menjelaskan tentang Cara Konfigurasi VLAN Di Cisco Packet Tracer, Sebelum menuju konfigurasi lebih lanjut perhatikan gambar diatas adalah topologi VLAN Di Cisco Packet Tracer , Yang akan kita gunakan untuk konfigurasi, Diantaranya adalah :
  • 1 Router
  • 9 PC
  • 3 Switch
  • 1 Server
  • Kabel straight



 Langkah pertama kita buat IP dari masing-masing komputer/pc :

  1. PC0= 192.168.50.130 Netmask 255.255.255.128 Gateway 192.168.50.129
  2. PC1=192.168.50.131 Netmask 255.255.255.128 Gateway 192.168.50.129
  3. PC2=192.168.50.132 Netmask 255.255.255.128 Gateway 192.168.50.129
  4. PC3=192.168.50.133 Netmask 255.255.255.128 Gateway 192.168.50.129
  5. PC4=192.168.60.66 Netmask 255.255.255.192  Gateway 192.168.60.65
  6. PC5=192.168.60.67 Netmask 255.255.255.192 Gateway 192.168.60.65
  7. PC6=192.168.60.68 Netmask 255.255.255.192 Gateway 192.168.60.65
  8. PC7=192.168.60.69 Netmask 255.255.255.192 Gateway 192.168.60.65
Lalu klik switch 0 untuk menamai VLAN 50 dan VLAN 60 dengan perintah :
  1. Switch>en
    Switch#conf
    Switch#configure t
    Switch#configure terminal
    Enter configuration commands, one per line.  End with CNTL/Z.
    Switch(config)#vlan
    Switch(config)#vlan 50
    Switch(config-vlan)#name
    Switch(config-vlan)#name lutfa
    Switch(config-vlan)#exit
    Switch(config)#vlan 60
    Switch(config-vlan)#name risma lalu exit

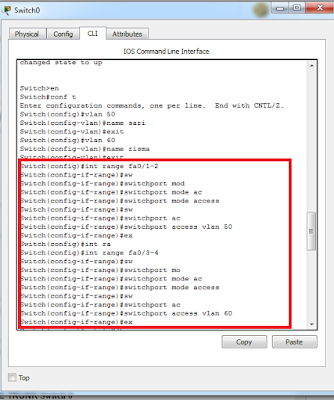

  2. menghubungkan VLAN 50 dan 60 Switch 0

    Switch(config)#int
    Switch(config)#Int range fa0/1-2
    Switch(config-if)#swit
    Switch(config-if)#switchport mod
    Switch(config-if)#switchport mode ac
    Switch(config-if)#switchport mode access
    Switch(config-if)#swit
    Switch(config-if)#switchport acc
    Switch(config-if)#switchport access vlan 50
    Switch(config-if)#exit
    Switch(config)#int
    Switch(config)#int range fa0/3-4
    Switch(config-if)#swi
    Switch(config-if)#switchport mod
    Switch(config-if)#switchport mode acc
    Switch(config-if)#switchport mode access
    Switch(config-if)#swi
    Switch(config-if)#switchport acc
    Switch(config-if)#switchport access vl
    Switch(config-if)#switchport access vlan 50
    Switch(config-if)#exit


    MENJADIKAN SWITCH KE MODE TRUNK Switch 0

    Switch#conf
    Switch#configure t
    Switch#configure terminal
    Enter configuration commands, one per line.  End with CNTL/Z.
    Switch(config)#int
    Switch(config)#interface fa0/5
    Switch(config-if)#swi
    Switch(config-if)#switchport mo
    Switch(config-if)#switchport mode t
    Switch(config-if)#switchport mode trunk

    Switch(config-if)#
    %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/5, changed state to down

    %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/5, changed state to up

    Switch(config-if)#exit
    Switch(config)#int
    Switch(config)#interface fa0/6
    Switch(config-if)#swi
    Switch(config-if)#switchport mode t
    Switch(config-if)#switchport mode trunk
    Switch(config-if)#
    Switch(config-if)#exit
    Switch(config)#

    Selanjutnya sekarang kita Konfigurasi Switch 2,


    PC 2 IP    : 192.168.50.132 / Netmask 255.255.255.128 / Gateway 192.168.50.129
    PC 3 IP    : 192.168.50.133/ Netmask 255.255.255.128 / Gateway 192.168.50.129
    PC 6 IP    : 192.168.60.68 / Netmask 255.255.255.192 / Gateway 192.168.60.65
    PC 7 IP    : 192.168.60.69/ Netmask 255.255.255.192 / Gateway 192.168.60.65


    Click Switch1 > CLI

    Kemudian masukkan perintah nya seperti di bawah ini,
  3. Menamai Vlan 50 dan 60 Switch 1

    Switch>en
    Switch#conf
    Switch#configure t
    Switch#configure terminal
    Enter configuration commands, one per line.  End with CNTL/Z.
    Switch(config)#vlan
    % Incomplete command.
    Switch(config)#vlan 50
    Switch(config-vlan)#name sari
    Switch(config-vlan)#ex
    Switch(config-vlan)#exit
    Switch(config)#vl
    Switch(config)#vlan 60
    Switch(config-vlan)#nam
    Switch(config-vlan)#namerisma
    Switch(config-vlan)#exi
    Switch(config-vlan)#exit
  4. MENGHUBUNGKAN VLAN 50 DAN 60 Switch 1

    Switch(config)#int
    Switch(config)#interface fa0/1
    Switch(config-if)#swit
    Switch(config-if)#switchport mod
    Switch(config-if)#switchport mode ac
    Switch(config-if)#switchport mode access
    Switch(config-if)#swit
    Switch(config-if)#switchport acc
    Switch(config-if)#switchport access vlan 50
    Switch(config-if)#exit
    Switch(config)#int
    Switch(config)#interface fa0/2
    Switch(config-if)#swi
    Switch(config-if)#switchport mod
    Switch(config-if)#switchport mode acc
    Switch(config-if)#switchport mode access
    Switch(config-if)#swi
    Switch(config-if)#switchport acc
    Switch(config-if)#switchport access vl
    Switch(config-if)#switchport access vlan 50
    Switch(config-if)#exit
    Switch(config)#int
    Switch(config)#interface fa0/3
    Switch(config-if)#swit
    Switch(config-if)#switchport mode
    Switch(config-if)#switchport mode acc
    Switch(config-if)#switchport mode access
    Switch(config-if)#swit
    Switch(config-if)#switchport acc
    Switch(config-if)#switchport access vlan 60
    Switch(config-if)#exit
    Switch(config)#int
    Switch(config)#interface fa0/4
    Switch(config-if)#swit
    Switch(config-if)#switchport mode
    Switch(config-if)#switchport mode ac
    Switch(config-if)#switchport mode access
    Switch(config-if)#swi
    Switch(config-if)#switchport acc
    Switch(config-if)#switchport access vlan 60
    Switch(config-if)#exit
    Switch(config)#


    MENJADIKAN SWITCH KE MODE TRUNK Switch 0

    Switch#con
    Switch#conf
    Switch#configure t
    Switch#configure terminal
    Enter configuration commands, one per line.  End with CNTL/Z.
    Switch(config)#int
    Switch(config)#interface fa0/5
    Switch(config-if)#swit
    % Incomplete command.
    Switch(config-if)#swi
    Switch(config-if)#switchport mode
    Switch(config-if)#switchport mode t
    Switch(config-if)#switchport mode trunk
    Switch(config-if)#exit


  6. Memberi IP ke Gig0/0 dan Gig0/1 di router

    Router>en
    Router#conf
    Router#configure t
    Enter configuration commands, one per line.  End with CNTL/Z.
    Router(config)#int
    Router(config)#interface gi
    Router(config)#int gi
    Router(config)#int gig0/0
    Router(config-if)#ip add
    Router(config-if)#ip address 192.168.10.5 255.255.255.252
    Router(config-if)#no s
    Router(config-if)#no shu
    Router(config-if)#no shutdown
    Router(config-if)#exit
    Router(config)#int gig0/1
    Router(config-if)#ip add 192.168.20.1 255.255.255.0
    Router(config-if)#no shut
    Router(config-if)#exit



   7.Menghubungkan Vlan yang satu ke Vlan yang lain

Router(config)#int gig0/0.50
Router(config-subif)#enc
Router(config-subif)#encapsulation
Router(config-subif)#encapsulation dot1Q 50
Router(config-subif)#ip add 192.168.50.129 255.255.255.128
Router(config-subif)#exit
Router(config)#int gig0/0
Router(config-if)#exit
Router(config)#int gig0/0.60
Router(config-subif)#enc
Router(config-subif)#encapsulation
Router(config-subif)#encapsulation dot1Q 60
Router(config-subif)#ip add 192.168.60.65 255.255.255.192
Router(config-subif)#exit

lalu atur komputer dengan dns server 192.168.20.9 semua
kemudian kita edit sedikit index.html nya,

Click Server > Service > HTTP > index.html > edit

<html>
<center><font size='+2' color='blue'>sari</font></center>
<hr>Welcome to Cisco Packet Tracer. Opening doors to new opportunities. Mind Wide Open.
<p>Quick Links:
<br><a href='helloworld.html'>A small page</a>
<br><a href='copyrights.html'>Copyrights</a>
<br><a href='image.html'>Image page</a>
<br><a href='cscoptlogo177x111.jpg'>Image</a>
</html>

Save, trus setiap PC DNS nya di isi 192.168.20.9
kita coba dengan script sari.com
